Ruß, Luft und Chemie

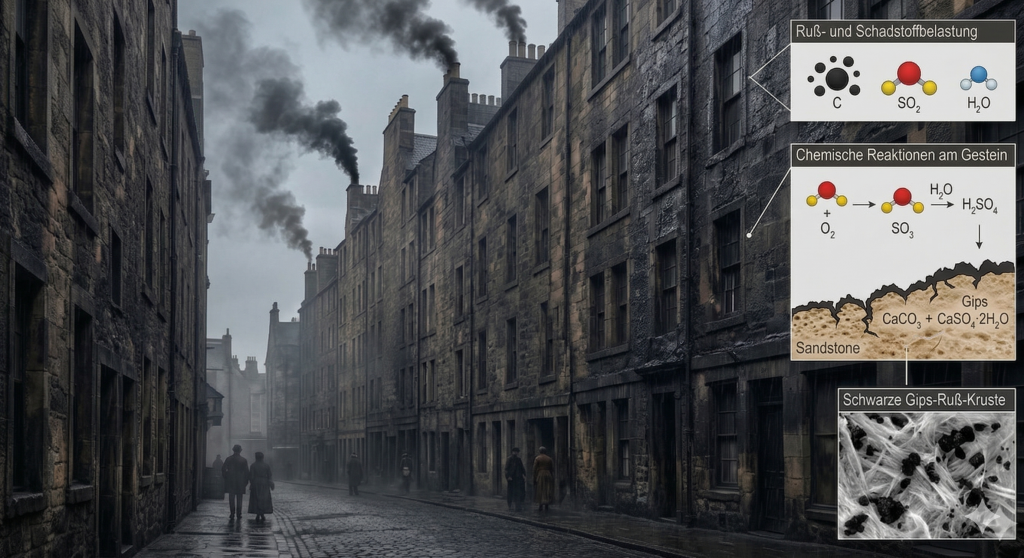

Die charakteristisch dunklen Fassaden der Altstadt von Edinburgh sind kein ursprünglicher Zustand des verbauten Sandsteins, sondern das Ergebnis kombinierter physikalischer Ablagerungs- und chemischer Umwandlungsprozesse, die insbesondere während der intensiven Kohleverbrennung im 18. und 19. Jahrhundert abliefen. Entscheidend ist dabei das Zusammenspiel aus Partikeldeposition, Gasreaktionen und mineralischer Umwandlung im Gestein.

Rußablagerung als primärer Prozess

Bei der unvollständigen Verbrennung von Kohle entstehen feine Kohlenstoffpartikel (elementarer Kohlenstoff, „Ruß“), die als Aerosole in der Luft vorliegen und sich auf Oberflächen ablagern. Diese Partikel besitzen aufgrund ihrer großen spezifischen Oberfläche eine hohe Adsorptionsfähigkeit für weitere Schadstoffe, insbesondere organische Verbindungen und Schwefelverbindungen. Die Ablagerung erfolgt durch Sedimentation und Impaktion, verstärkt durch feuchte Oberflächen.

Bildung von Schwefelsäure aus Luftschadstoffen

Neben Ruß spielte Schwefeldioxid (SO₂) eine zentrale Rolle, das bei der Verbrennung schwefelhaltiger Kohle entsteht. In der Atmosphäre wird SO₂ zunächst oxidiert:
2 SO₂ + O₂ → 2 SO₃
Das entstandene Schwefeltrioxid reagiert mit Wasser zu Schwefelsäure:
SO₃ + H₂O → H₂SO₄
Alternativ kann bereits SO₂ direkt in wässriger Phase oxidiert werden (z. B. durch Ozon oder katalytisch auf Partikeloberflächen).

Reaktion mit Sandstein – Sulfatbildung

Der in Edinburgh häufig verwendete Sandstein enthält neben Quarz auch karbonatische Bindemittel (z. B. Calciumcarbonat, CaCO₃). Die gebildete Schwefelsäure reagiert mit diesem:
CaCO₃ + H₂SO₄ → CaSO₄ + CO₂ + H₂O
Dabei entsteht Calciumsulfat (Gips, CaSO₄·2H₂O), das hygroskopisch ist und eine veränderte Oberflächenstruktur aufweist.

Schwarze Krustenbildung

Die Kombination aus Gipsbildung und Rußablagerung führt zur Ausbildung sogenannter „Black Crusts“. Diese bestehen aus einer Gipsmatrix, in die Rußpartikel eingebettet sind. Diese Krusten sind oft mechanisch instabil, können sich ablösen und dabei darunterliegendes Material freilegen.

Die dunkle Erscheinung Edinburghs ist das Resultat eines gekoppelten Systems aus Luftchemie, Oberflächenreaktionen und Materialeigenschaften. Ohne Schwefeldioxid keine Säurebildung, ohne Säure keine Gipsbildung, ohne Gips keine dauerhafte Bindung von Rußpartikeln.

Die schwarzen Fassaden Edinburghs sind demnach kein ursprüngliches Merkmal, sondern ein historisches Produkt von Umweltbedingungen und chemischen Reaktionen. Sie erzählen damit nicht nur eine ästhetische, sondern auch eine industrielle und wissenschaftliche Geschichte.
